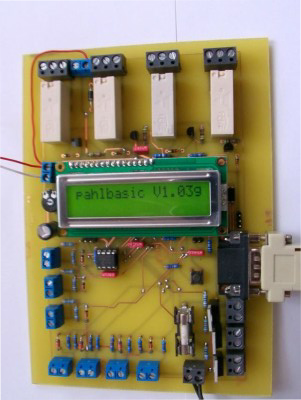

Der erste Prototyp 2012

1.) Die Hardware: das Board

Digitaleingänge (5V)

RS232

Relaisausgänge

Analog-

Eingänge

10V

PWMs und Sound

mit MosFets

Das Basicboard

Spannungsvers.

für PWMs u. Sound

5V Vers.

Steckanschlüsse für

DCF77, Keypad und

Temperatursensor

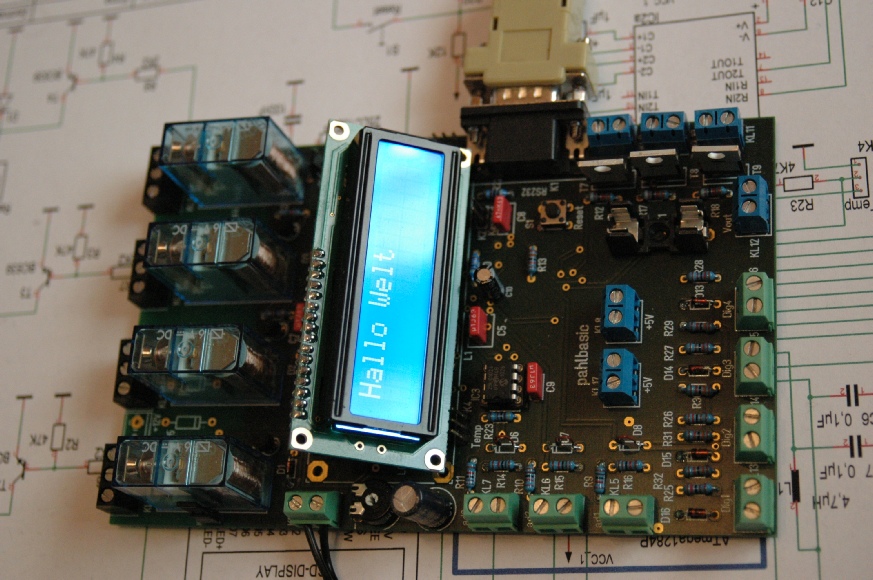

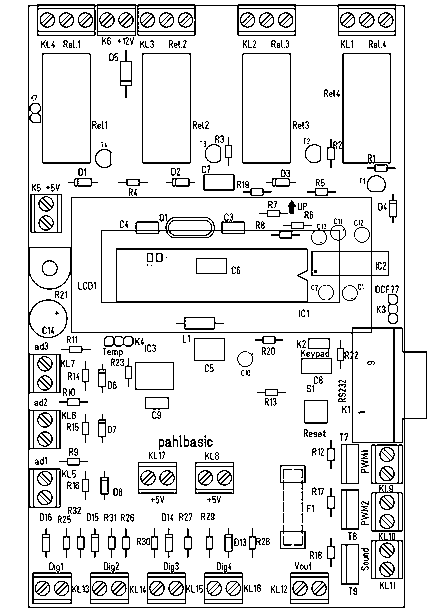

Das aktuelle Board (von 2013)

Spannung für Relais (wenn nicht 5V-Relais)

Klemme und D5 können bei Verwendung von

5V-Relais entfallen

Jumper für 5V-Relais

RS232-Anschluß

Spannung für PWM- und Soundausgänge (5….30V)

F1: 3A flink

C NC NO

C NC NO

C NC NO

C NC NO

Digitale Eingänge

5V

Analoge Eingänge

0...10V

5V Versorgung

Ca 80mA

(Ohne Relais)

-

Signal

+ 5V

Funkuhrantennen-

anschluß

Keypad-Anschluß

Lastwider-

stand

Anschluß für DS18S20

Relais 3 & 4 dürfen auch 230V schalten

5V-Ausgänge

Sound-/PWM3-Ausgang

PWM1 & PWM2-Ausgänge

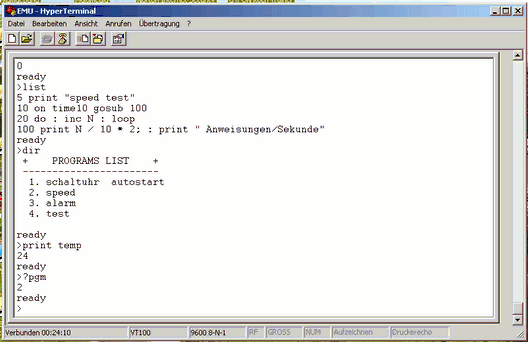

Nach Abschluss der aktuellen Arbeiten am 32Bit-Basic werden die 8-Bit Versionen überarbeitet.
